Виды сечений на сборочных чертежах


При разработке сборочных чертежей часто требуется на виде сечения показать некоторый компонент в "натуральном" виде (не разрезая). Как правило, так изображаются стандартные детали, например, болты, гайки, штифты (смотрите следующий рисунок). Пользовательские атрибуты Unigraphics помогут Вам изобразить компонент в "натуральном" виде. Присвойте компоненту атрибут части по имени section-component [компонент сечения] с соответствующим значением, и этот компонент будет изображаться неразрезанным на видах сечения сборочного чертежа. Кроме того, Вы можете воспользоваться опцией

[Изображение Компонентов на Виде Сечения], чтобы задать статус разрезания для отдельных экземпляров компонента на виде сечения.

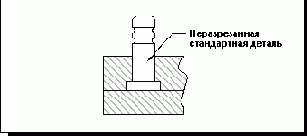

Неразрезанная стандартная деталь на виде сечения
