Unigraphics. Справочник по черчению

Основная процедура определения ориентации Импортированного Вида


Для вращения вида в плоскости:

Из приложения Drafting [Черчение], выберите опцию Drawing->Edit View или иконку Edit View.

Выберите импортированный вид, который необходимо повернуть. Вы можете выбрать вид из Графического Окна или из диалогового окна Edit View.

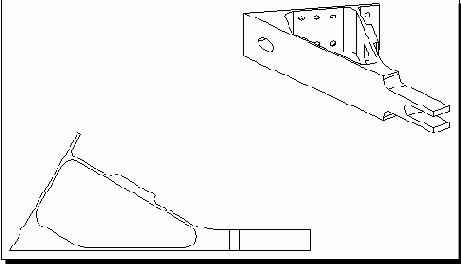

Выберите вид, в нижней части части рисунка.

Выберите опцию Define

. Появится диалог Plane Constructor. См. Справочник по интерфейсу пользователя - Gateway Help для информации об опциях диалога Plane Constructor.



Выберите плоскую грань, как показано на рисунке ниже. Нажмите Ok. Диалог Edit View вернется на экран.

Выберете плоскую грань, показанную стрелкой

Если необходимо, используйте опцию Reverse Vector, чтобы поменять на противоположное направление вектора нормали.

Нажмите OK или Apply.

Нижняя часть рисунка показывает, что вид повернулся, согласно ориентации указанной грани.
