Метки вида и масштаба

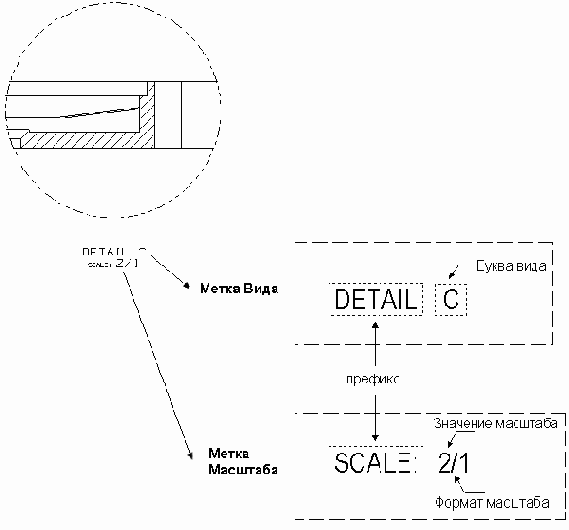

Опции View Labels и View Scale Labels позволяют автоматически создавать ассоциированные метки. Полученные метки будут ассоциированы с выбранным видом. При перемещении вида ассоциированные метки будут перемещаться вместе с ним. Метки Вида состоят из префикса и буквы-обозначения вида. Метки Масштаба состоят из префикса и значения масштаба.

  • Вы можете добавить метку вида или масштаба при создании вида или с помощью опции . Добавить метку вида или масштаба к существующему виду можно с помощью опции  .

    Метки вида и масштаба являются одиночной аннотацией и используют текущие установки отображения текста.

    Метки вида и масштаба автоматически создаются под видом и центрируются с ним. Метки вида можно передвигать с помощью опции Edit—>Origin , при это ассоциативность с видом будет сохраняться.

    Параметры  меток вида и масштаба могут быть изменены с помощью опции   Preferences—>View Label .

    ЗАМЕЧАНИЕ: Вы можете стереть метку вида или масштаба у вида сверху, вспомогательного и ортогонального видов с помощью опции Edit—>Delete. Однако нельзя удалить метку, ассоциированную с сечением или детализированным видом.
