Линия сечения


Линия сечения - это прямая, определяющая плоскость сечения и направление взгляда на вид сечения (смотрите следующий рисунок). Линия сечения составлена из сегментов сечений и сегментов стрелок.

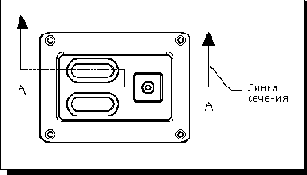

Вид с линией сечения
