Unigraphics. Справочник по черчению
Управление выбором большего и меньшего угла
При создании углового размера можно управлять выбором большего или меньшего угла. Выбор угла зависит от того, какая из граничных точек указывается при выборе прямой и в каком порядке выбираются прямые. Правило заключается в том, что угловой размер строится против часовой стрелки. На следующем рисунке показаны примеры образмеривания большего и меньшего углов.

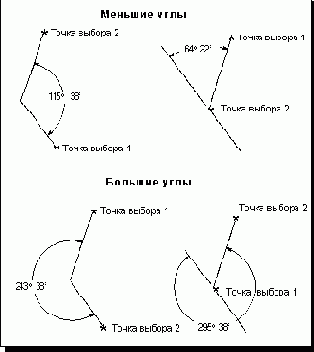

Образмеривание больших и меньших углов
Размещение углового размера не зависит от позиции курсора при выборе прямых. Размер может быть помещен с любой стороны от указанных прямых без изменения значения угла (смотрите следующий рисунок).

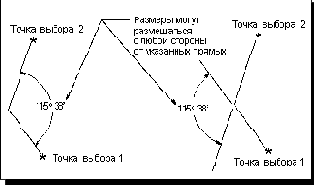

Размеры могут размещаться с любой стороны от указанных прямых
