Unigraphics. Справочник по черчению

Процедура


Для создания осевых линий цилиндров с помощью опции Multiple Centerlines используется следующая типовая процедура:

  • Выберите опцию Insert—>Utility Symbol—>Cylindrical Centerline .

    С помощью клавиши-меню установите метод выбора точки Cylindrical Face [Цилиндрическая Грань].

    Включите опцию Multiple Centerlines .

    Укажите курсором цилиндрическую грань. Рассмотрим пример: плита с несколькими отверстиями одинаковой длины (смотрите следующий рисунок).

    Укажите две граничные точки. Система создаст осевую линию первого цилиндра (отверстия).

    Чтобы построить осевые линии остальных цилиндров, поочередно укажите их грани. Граничные точки, заданные для первой цилиндрической грани, автоматически проецируются для каждой последующей выбранной грани. Тем самым гарантируется выравнивание всех создаваемых осевых линий.

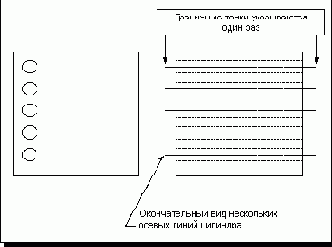

    Осевые линии, созданные в режиме Multiple Centerlines
