Unigraphics. Справочник по черчению
Поле Dogleg Angle - Угол излома
В поле Dogleg Angle диалогового окна Ordinate Dimensions задает угол между сегментом излома и начальным сегментом выносной линии координатного размера (смотрите следующий рисунок).

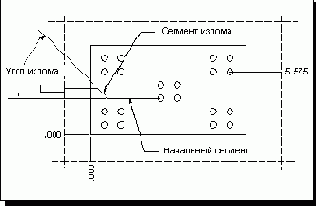

Угол излома
Излом строится влево или вправо от начального сегмента выносной линии в зависимости от того, где указано положение точки привязки размерного текста (смотрите следующий рисунок).
Излом строится вправо или влево в зависимости от положения точки привязки
Положение точки привязки размерного текста должно быть задано таким, чтобы можно было построить излом выносной линии с заданным углом.
Если для размещения размеров используется режим буксировки (т.е. если этот метод задан опцией
Preferences?>Drafting Object Alignment
[Настройки?>Выравнивание Чертежного Объекта]), то зона буксировки будет ограничена с учетом заданного угла излома (смотрите следующий рисунок). Кроме того, необходимо еще оставлять место для построения полки, размер которой определяется значением параметра Stub (задается опцией
Preferences?>Drafting Object Line/Arrow Format)
[Формат Выносных/Размерных Линий]).
Если Вы не используете буксировку и указываете положение размерного текста за пределами этой зоны, то точка привязки размерного текста будет установлена в ближайшую допустимую точку.
Буксировка излома
