Unigraphics. Справочник по черчению

Основная процедура редактирования положения выделенного текста


Следующий пример показывает как использовать опцию Edit Multiple Dimensions для привязанного текста в режиме Before and After для двух размеров без изменения нижнего текста.

  • Выберите Insert->Annotation.

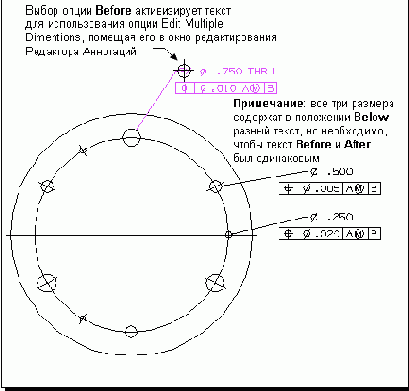

    Выберите диаметральный размер .750, поместив курсор над привязанным текстом "3X".

    Редактирование нескольких размеров, используя опции Before и After

  • Выберите опцию Edit Multiple Dimensions

    Выберите диаметральный размер .500, затем  диаметральный размер  .250.

    Выберите опцию расположения After. В Окне редактирования появится текст "THRU".

    Нажмите Apply.

    Размеры после модификации текста
