Опция Tabular Note - Табличная надпись

Опция Tabular Note позволяет создавать и редактировать текстовую информацию, представленную на чертеже в табличном виде. Табличные надписи часто используются для вывода значений размеров похожих деталей, входящих в одно семейство, а также для вывода спецификаций материалов или параметров отверстий. Ниже приведены два рисунка - иллюстрации использования табличных надписей. На первом рисунке показан пример табличной надписи, содержащей размеры различных вариантов клапана, на втором рисунке - пример табличной надписи с параметрами отверстий.

Табличные надписи могут ссылаться на выражения, атрибуты части и объектов. Элементы табличных надписей, содержащие ссылки на выражения или атрибуты, сохраняют ассоциативность и обновляются каждый раз, вместе с изменением значений этих выражений/атрибутов.

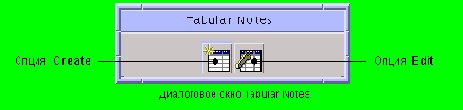

При выборе опции Tabular Note появляется диалоговое окно Tabular Notes, содержащее две иконки - Create и Edit .

Tabular Note Options

[Создать]

Создает табличные надписи.

[Редактировать]

Модифицирует существующие табличные надписи.

ЗАМЕЧАНИЕ: Для использования мультибайтовых шрифтов, вы должны добавить следующий текст в установку "Drafting_tabnoteFontMappings:" в файлы установок пользователя по умолчанию (ug_english.def и ug_metric.def) :

default | xxx

где xxx - имя мультибайтового шрифта UG, который будет использоваться. Например, если написано:

default | chinesef

то где бы Вы не использовали шрифт по умолчанию в таблицах XESS или Excel, шрифт "chinesef" будет использован для табличных надписей.

Если никакой шрифт по умолчанию не установлен в файле установок, то в таблицах используется шрифт blockfont, как шрифт по умолчанию.
