Unigraphics. Справочник по черчению

Опция Radius - Радиус


Опция Radius позволяет создавать размеры, показывающие радиус дуги. Размер этого типа использует укороченную стрелку, выходящую из значения размера. Когда создается такой размер, к размерному тексту автоматически добавляется условное обозначение радиуса. Этот символ, а также его положение относительно значения размера можно настраивать с помощью опции Preferences—>Annotation—>Radial.

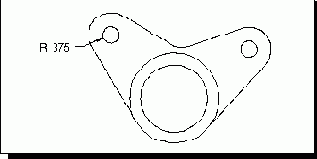

Размер типа Radius - Радиус
