Растяните прямоугольник выбора таким образом,
Растяните прямоугольник выбора таким образом, чтобы в него попали все объекты, которые нужно образмерить (смотрите нижеприведенный рисунок). Кроме того, Вы можете выбирать объекты и по отдельности.
Нажмите клавишу Apply или OK. При нажатии Apply появятся все автоматически созданные размеры, а диалоговое окно Auto Ordinate Dimensions останется активным. При нажатии OK появятся все автоматически созданные размеры и Вы вернетесь в диалоговое окно Ordinate Dimensions.
Диалоговое окно Auto Ordinate Dimensions
|
Dimension Type [Тип Размера] |
Задает тип создаваемого размера. |
|
Select [Выбирать] |
Задает типы объектов, которые могут быть указаны для образмеривания. |
|
Allow Duplicate Values [Разрешить Двойные Значения] |
Управляет изображением повторяющихся значений размеров при автоматическом образмеривании. |
|
Reposition Existing Dims [Перемещать Существующие Размеры] |
Если эта опция включена, то положение существующих координатных размеров изменяется так, чтобы оставить место для размещения новых добавляемых размеров. |
|
Arc Diameter Selection [Выбор Дуг] |
Указывает, к чему относятся условия задания диапазона размеров дуг Less Than, Equal To и Greater Than. |
| ОПЦИИ ЗАДАНИЯ ПРЕДЕЛОВ | Задают условие, по которому система либо выбирает, либо не выбирает дуги. |
|
Reset [Сброс] |
Отменяет выбор всех объектов. |
|
Restore [Восстановить] |
Восстанавливает состояние, предшествовавшее созданию размеров. |
|
Pick View [Указать Вид] |
Позволяет указать образмериваемый чертежный вид. |

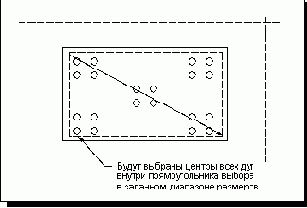

Прямоугольник выбора автоматически образмериваемых объектов
Ниже приведено подробное описание каждой из опций диалогового окна Auto Ordinate Dimensions.
 |
Клавиша-меню Dimension Type [Тип Размера] выбирает тип создаваемого размера. Доступны следующие опции: |
 |
Клавиша-меню Select [Выбирать] задает типы объектов, которые могут быть указаны для образмеривания. Доступны опции All Arcs and Control Points , Arc Centers , Control Points . |
