Два метода задания смещения осевых линий цилиндра
При создании осевой линии цилиндра необходимо выбрать метод задания смещения. Возможны два варианта: Offset Distance [Дистанция Смещения] и Offset Object [Объект Смещения]. При выборе опции Offset Distance нужно ввести значение смещения в поле Offset Distance. При выборе опции Offset Object система предложит указать на экране позицию (точку), по которой будет вычислена дистанция смещения.
Параметры задания смещения осевой линии цилиндра
 |
Опция Offset Distance позволяет ввести значение смещения. Таким образом, вводя в поле Offset Distance значение смещения, Вы можете создать осевую линию цилиндра, которая фактически находится на заданном расстоянии от той позиции, где она изображена чертеже. |
Важно !
При создании осевой линии цилиндра ее изображение на чертеже не зависит от того, задана дистанция смещения или нет. Однако при простановке размера от осевой линии цилиндра дистанция смещения добавляется к значению размера (смотрите следующий рисунок). [Другими словами, местоположение изображения осевой линии цилиндра на чертеже зависит только от позиций точек, указанных при ее создании, и не зависит от заданной дистанции смещения. Эта дистанция просто запоминается системой и учитывается при простановке размера.]

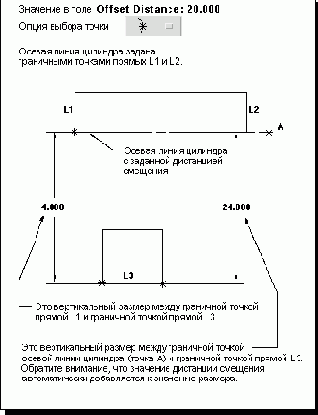

Осевая линия цилиндра с заданной дистанцией смещения
 |
Опция Offset Object позволяет указать на чертеже или модели позицию, по которой будет вычислена дистанция смещения. Эта дистанция будет равна перпендикулярному расстоянию между указанной позицией и изображением осевой линии цилиндра (смотрите следующий рисунок). После того, как Вы указали точки, задающие положение осевой линии цилиндра на чертеже, система запрашивает позицию для определения смещения. Вы можете указать эту позицию с помощью одной из опций выбора точки. |

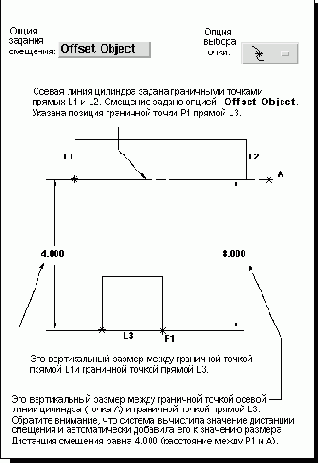

Задание смещения осевой линии цилиндра с помощью опции Offset Object
