Unigraphics. Справочник по черчению

Ассоциативность


Система автоматически устанавливает размер вспомогательного обозначения по геометрическим объектам, участвующим в его создании. Если Вы редактируете геометрию, то изображение обозначения обновляется, отражая проведенные изменения (смотрите два следующих рисунка).

ЗАМЕЧАНИЕ: Это действует только в случае, если указан центр дуги.

Обновление изображения осевой линии при редактировании дуги

При редактировании дуги осевая линия сохраняет заданную длину выносного сегмента и привязку к центру дуги.

Обновление обозначения пересечения при редактировании радиуса скругления

ЗАМЕЧАНИЕ: Обозначение удаляется только при удалении всех геометрических объектов, участвовавших в его создании (смотрите следующий рисунок).

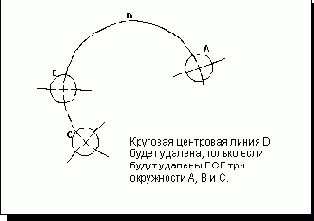

Удаление обозначения при удалении всех объектов

Если Вы указали точку, не принадлежащую создаваемой осевой линии, то появится следующее сообщение об ошибке:

Position is not on centerline.

[Точка не на осевой линии.]

Например, если при задании линейной осевой линии Вы указали точку, которая не лежит на одной прямой с первыми двумя указанными точками, Вы получите такое сообщение об ошибке. Если при задании круговой центровой линии Вы указали дугу, которая не лежит на окружности заданного радиуса, Вы также получите сообщение об ошибке. В таких случаях для продолжения операции нужно указать другую точку.

Направление осевой линии определяется по первым двум указанным точкам. Все указанные точки, лежащие на линии, ассоциативно связаны с осевой линией. Запомните, что круговая осевая/центровая линия создается в направлении против часовой стрелки.

Осевая линия изображается в виде штрих-пунктирной линии. Угол наклона осевой линии вычисляется относительно рабочей системы координат. (Если Вы работаете с чертежом, то ось XC всегда проходит горизонтально, то есть параллельно нижней стороне чертежа; а ось YC всегда проходит вертикально, то есть параллельно боковой стороне чертежа.)

Для простановки размеров можно использовать все элементы осевых линий.

Использование осевых линий для простановки размеров
