Страница Smooth Edges - Сглаженные ребра

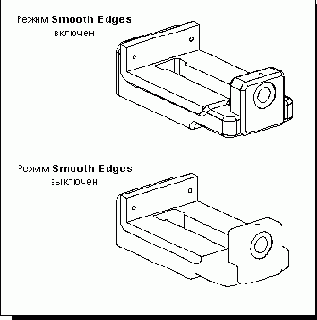

Опции, находящиеся на странице Smooth Edges диалогового окна View Display, управляют изображением сглаженных ребер. Сглаженные ребра - это ребра, в которых сопрягающиеся (смежные) грани касаются (имеют одинаковые касательные по всей длине). Следующий рисунок иллюстрирует действие выключателя Smooth Edges на изображение куба со скругленными ребрами. Если он включен, то ребра изображаются, если выключен - не изображаются.

Пример использования опции Smooth Edges
