Unigraphics. Справочник по черчению
|
Параметры изображения линий и стрелок
Страница Line/Arrow диалогового окна Annotation Preferences содержит несколько параметров (текстовых полей), которые задают размерные соотношения различных компонентов чертежных объектов. Ниже приведен список размеров компонента, которыми можно управлять:
|
A |
- длина стрелки |
|
B |
- угол при вершине стрелки |
|
C |
- диаметр точки |
|
D |
- размер полки или излома выносной линии метки или размера |
|
E |
- расстояние захода выносной линии за размерную линию |
|
F |
- угол выносной линии |
|
G |
- расстояние от размерного текста до размерной линии |
|
H |
- расстояние от образмериваемой точки объекта до конца первой выносной линии |
|
J |
- расстояние от образмериваемой точки объекта до конца второй выносной линии |
Несколько нижеприведенных рисунков иллюстрируют смысл параметров, обозначенных символами A, B, C, D, E, F, G, H, J.

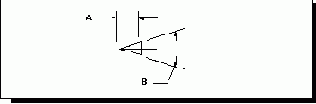

Длина стрелки и угол при вершине стрелки

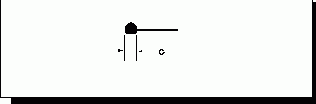

Диаметр точки

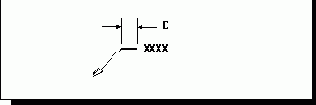

Размер полки или излома выносной линии размера

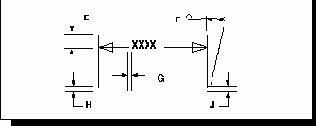

Угол выносной линии и расстояния, связанные с выносной линией
