Unigraphics. Справочник по черчению


Опция Symbol Location задает положение


Варианты установки обозначения диаметра и радиуса:

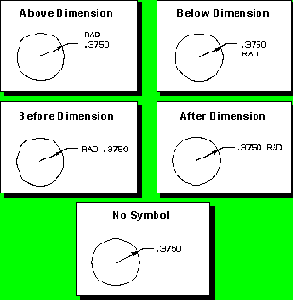

Опции положения условного обозначения

Варианты установки обозначения радиуса

ЗАМЕЧАНИЕ:

Помните, что этот параметр действует только для тех размеров, в которых условное обозначение диаметра или радиуса автоматически вставляется в размерный текст.
