Опция Arrowhead Display - Изображение стрелок


Опция Arrowhead Display задает тип стрелки, используемой при построении размеров и чертежных надписей. Вы можете выбрать один из следующих типов:

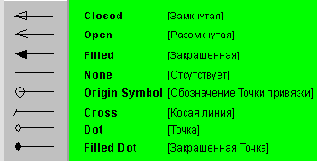

Опции изображения стрелок

ЗАМЕЧАНИЕ: Если левой и правой кнопкой диалогового окна заданы различные типы стрелок, то для выноски, размерных линий диаметра и радиуса будет использоваться тип стрелки, заданный левой клавишей.



Когда для размера заданы стрелки с обеих сторон линии, то для выносок присваивается тип стрелки с левой стороны. Это также имеет место при размерах типа Радиус или Диаметр.

  • Для стрелок слева и справа можно задавать различные опции, но лишь одну опцию закраски. Например, если Вы выбрали слева незакрашенную Замкнутую стрелку (Closed)  или Точку (Dot), то справа Вы не сможете выбрать Закрашенную (Filled) стрелку или Закрашенную точку (Filled Dot). Данное правило распространяется только на эти два вида стрелок.

    • Если справа Вы выбрали Закрашенную точку (Filled Dot), все опции для левой стрелки будут доступны, но если выбрать незакрашенную точку (Dot) слева, то стрелка справа также поменяется на незакрашенную точку (Dot), так как тип левой стрелки является определяющим.

    Параметр

    A используется для управления диаметром окружности в обозначении Origin Symbol .

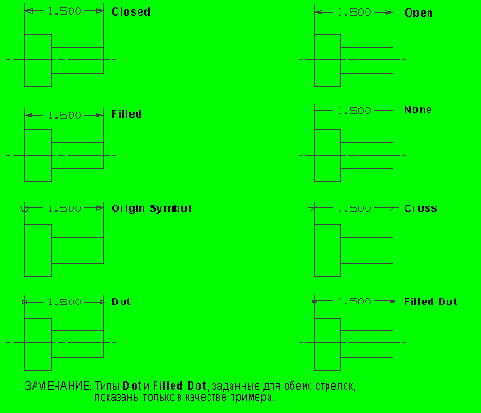

    Типы стрелок
