Unigraphics. Справочник по черчению

Опция ANSI/Schematic - Стандарт ANSI/Схематическое изображение

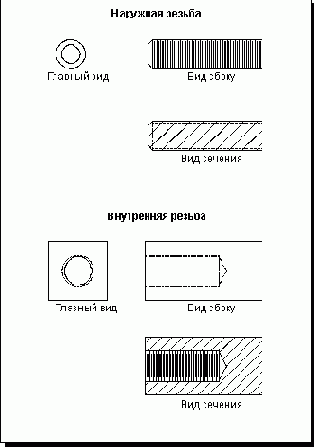

Примеры изображения резьбы на выделенном виде в стандарте ANSI/Schematic приведены на следующем рисунке.

Изображение резьбы в стандарте ANSI/Schematic
