Unigraphics. Справочник по черчению


Автоматическое размещение текста


Если Вы будете проставлять размеры в режиме автоматического размещения текста, то вначале Вы должны указать базовый размерный текст (существующий), затем его стрелку. Смотрите следующий рисунок. Чертежный объект будет размещен таким образом, что его стрелки будут находиться на одной линии с кончиком указанной стрелки. О размещении размеров подробно рассказано в описании опции Dimension Placement .

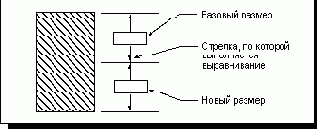

Выравнивание по стрелкам в режиме автоматического размещения текста

В режиме ручного размещения текста Вы сами должны указать точку размещения текста. Размерная линия нового (перенесенного) размера будет продолжением размерной линии базового объекта за указанную стрелку. Выноска нового размера будет состоять из продолжения размерной линии и горизонтальной или вертикальной полки, проходящей через указанную точку размещения текста. Смотрите следующий рисунок.

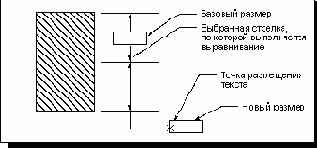

Выравнивание по стрелкам в режиме ручного размещения текста
