Unigraphics. Справочник по черчению

Добавление рамки и основной надписи

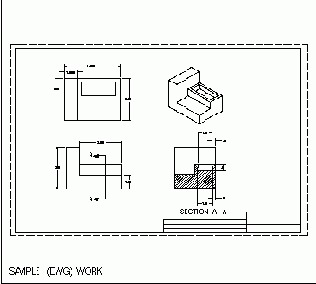

После того, как размещены все необходимые виды и чертежная аннотация, Вы можете добавить к чертежу рамку и основную надпись (обозначение чертежа и извещение на изменение). Для сокращения трудоемкости оформления чертежа целесообразно создать шаблоны чертежных форм, содержащие рамку и основную надпись. На следующем рисунке показан окончательный вариант чертежа с добавленной рамкой.
