Уточнения и некоторые приемы размещения текстовых островов


Текстовый остров определяется символьной граничной рамкой, внутри которой размещается сам текст. Когда размер (надпись, метка и т.д.) добавляется к штриховке как дополнительный контур, внутренняя область символьной рамки не штрихуется [т.е. на общем фоне штриховки образуется остров с текстом]. Однако при этом Вы должны учитывать следующие особенности:

Текстовый остров нельзя размещать слишком близко к контуру штриховки.

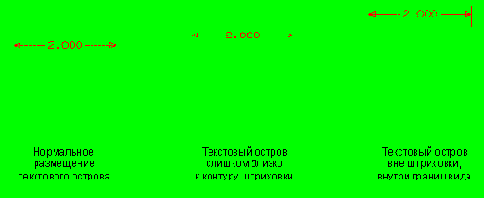

Когда текстовый остров, добавленный к штриховке, перемещается за ее пределы (так что он оказывается между контуром штриховки и границей вида), штриховка перемещается вместе с ним, как показано на последнем рисунке справа. При нежелательности такого эффекта воспользуйтесь опцией Remove , чтобы убрать штриховку.

Когда Вы работаете с видом без извлеченных ребер и переносите текстовый остров за пределы границ вида, штриховка не перемещается вслед за текстом.
