Основная Процедура Ассоциативного Переноса

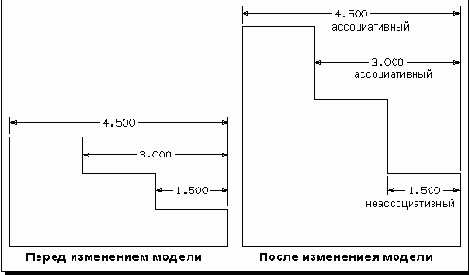

На картинке наверху, размер 1.5 двигается ниже ребра которое образмеривается из-за неассоциативности. Для того чтобы сделать размер ассоциативным выполните следующее:

Выберите Edit->Origin.

  • Выберите аннотацию или размер.

  • Выберите опцию Drag если она еще не выбрана.

  • Установите опцию Associative.

  • Используйте одну из опций построения точки из опции Relative Location для задания контрольной точки.

  • Ассоциативный размер

    1. Выберите Apply или OK. Если Вы выберите Apply, переместите размер в нужное место, щелкните MB1.
