Unigraphics. Справочник по черчению


Опция Replace - Заменить контур штриховки


Опция Replace позволяет заменить любой контур существующей штриховки.

При выборе этой опции вначале система предлагает указать существующую штриховку, если нет выбранных штриховок. Контуры выбранной штриховки подсвечиваются, и система предлагает указать тот из них, который нужно заменить.

После этого нужно указать объекты, определяющие новый контур. При задании нового контура можно выбирать объекты поочередно или методом цепочки.

После задания нового контура нажмите клавишу Apply или Update Crosshatch. Система обновит штриховку с учетом нового контура.

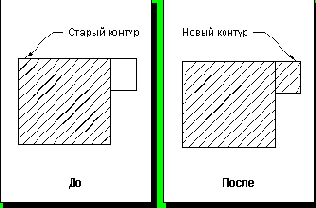

Замена контура существующей штриховки
