Unigraphics. Справочник по черчению


Опция Move Segment - Перенести сегмент


Опция Move Segment позволяет переносить отдельные сегменты линии сечения с сохранением углов и характера соединения с соседними сегментами (смотрите следующий рисунок). Можно перемещать секущие сегменты, изломы и стрелки. Для того, чтобы перенести сегмент:

Укажите линию сечения, которую нужно отредактировать. Граница вида сечения подсветится.

  • Выберите опцию

    Move Segment

    .

  • Укажите сегмент, который Вы хотите переместить. Выбранный сегмент подсветится.

  • Укажите новое положение сегмента с помощью стандартных опций построения точек.

  • Нажмите Apply или OK для изменения текущей линии сечения и обновления связанного с ней вида сечения.

  • ЗАМЕЧАНИЕ:

    Если Вы переместите секущий сегмент половинного сечения за пределы геометрического объекта, то будет выдано предупреждение и система восстановит исходное половинное сечение.

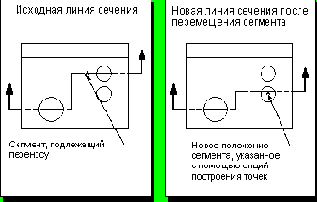

    Пример переноса сегмента линии сечения

    ЗАМЕЧАНИЕ:

    Система не разрешает переносить излом или стрелку на другую сторону от секущей линии. Если Вы попытаетесь это сделать, линия сечения восстановится в том виде, в каком она была до последней корректировки.
