Unigraphics. Справочник по черчению


Опция Move - Перенести излом


Опция Move позволяет перенести (сдвинуть) излом выносной линии координатного размера. Для этого:

  • Выберите опцию

    Edit—>Ordinate Dimension

    .

  • Выберите опцию

    Edit Dogleg

    .

  • Выберите опцию

    Move

    .

  • Укажите координатный размер, который нужно отредактировать. При этом изображение сегмента излома (от точки соединения с начальным сегментом) "привязывается" к курсору.

В процессе переноса излома можно изменить значение угла излома. Текущее значение угла излома выносной линии выбранного размера показано в поле Dogleg Angle диалогового окна Edit Dogleg. Вы можете ввести новое значение. После того, как Вы вернете курсор в графическое окно, изображение выносной линии обновится.

  • Отбуксируйте излом выносной линии в нужное место и нажмите кнопку мыши. Система регенерирует размер с изломом в новом месте и с новым углом, если он был изменен. Ограничения на зону буксировки излома показаны на следующем рисунке.

  • Если результат корректировки излома выносной линии Вас не удовлетворяет, то Вы можете восстановить ее предыдущее состояние с помощью клавиши

    Restore

    .

ЗАМЕЧАНИЕ:

При вызове диалогового окна Edit Dogleg опция

Move

установлена в нем по умолчанию.

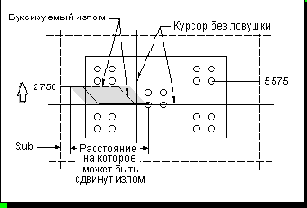

Зона допустимой буксировки излома

ЗАМЕЧАНИЕ:

Перенос излома возможен только методом буксировки.
