Unigraphics. Справочник по черчению


Опция Move Component - Переместить компонент


Ниже приведена процедура использования опции Move Component для перемещения существующего вставленного компонента (например, пользовательские условные обозначения пробела [GAP] и прерывания [Break]) в новую позицию на чертежном объекте.

Выберите опцию Move Component .

  • Укажите чертежный объект, вставленный компонент которого Вы хотите перенести.

  • Укажите этот компонент. В том случае, если чертежный объект содержит единственный вставленный компонент, система выберет его автоматически.

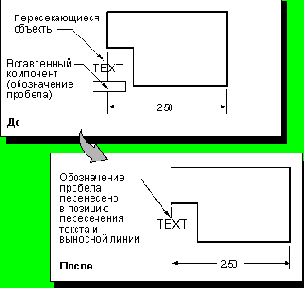

  • Буксируйте компонент в нужную позицию. Компонент может перемещаться только вдоль чертежного объекта. На следующем рисунке показан пример перемещения обозначения пробела на новую позицию выносной линии, пересекающей текст.

  • Перемещение вставленного компонента на новую позицию с помощью опции Move Component
