Unigraphics. Справочник по черчению


Опция Leader - Выноска

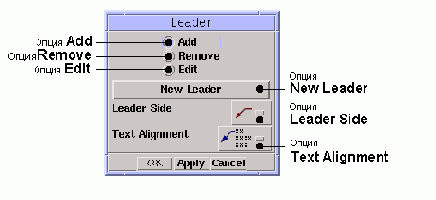

Диалоговое окно Edit Leaders

Опция Edit—>Leader позволяет добавлять, удалять и редактировать выноски существующих чертежных объектов: надписей, меток, идентификаторов позиции, обозначений допусков формы и расположения.

Опции диалогового окна Edit Leader

Add

[Добавить]

Добавляет выноску к существующему чертежному объекту.

Remove

[Удалить]

Удаляет выноску (или выноски) из существующего чертежного объекта.

Edit

[Редактировать]

Режим редактирования положения выноски относительно текста или обозначения.

New Leader

[Новая Выноска]

Позволяет быстро добавлять выноски в выбранный чертежный объект. Если в диалоговом окне Edit Leaders выбрана опция Add , клавиша New Leader становится доступной. Каждое нажатие этой клавиши создает новую выноску.

Leader Side

[Сторона Выноски]

Определяет, с какой стороны от текста или обозначения будет находиться выноска: Left [Слева] или Right [Справа]. Вы можете использовать эти опции, когда добавляете новые выноски к чертежному объекту или редактируете существующие выноски.

Text Alignment

[Выравнивание Текста]

Задает положение текста метки относительно полки выноски, а также различные варианты подчеркивания текста.
