Unigraphics. Справочник по черчению


Опция Edit Object Segments позволяет - часть 2


Если система не может однозначно определить по Вашему выбору, какой сегмент следует модифицировать, то появляется дополнительный запрос. Возьмем для примера полную окружность, которую пересекает прямая линия. Если требуется изменить цвет одной дуги, то система предложит указать, какую именно дугу следует модифицировать, поскольку обе дуги задаются одними и теми же ограничивающими объектами. Для устранения неоднозначности Вам нужно будет указать дополнительную точку.

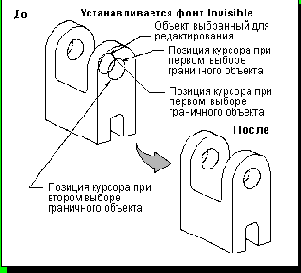

На следующем рисунке показан пример редактирования сегмента, где имеются две пересекающиеся дуги. В данном случае обе границы сегмента задаются одним и тем же объектом. При выборе граничного объекта курсор нужно устанавливать как можно ближе к точке условного пересечения. После этого система все еще не знает, какую часть окружности следует модифицировать, поэтому Вы должны будете указать курсором дополнительную точку. Если дополнительная точка не указана, то система использует для определения модифицируемого сегмента позицию курсора в момент первого выбора.

Редактирование сегмента, выделенного двумя пересекающимися дугами
