Unigraphics. Справочник по черчению


Опция Edit Margin - Редактировать отступ


Опция Edit Margin позволяет редактировать отступ координатного размера (линию, за которой устанавливается размерный текст). При ее выборе появляется диалоговое окно Edit Margin, показанное на следующем рисунке.

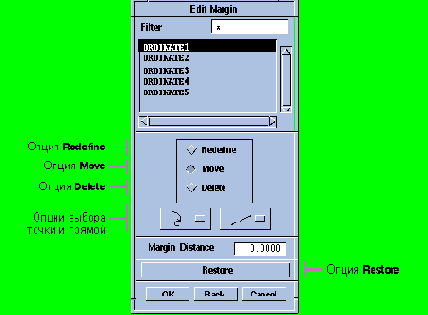

Диалоговое окно Edit Margin

Опции диалогового окна Edit Margin

Redefine

[Переопределить]

Заменяет выбранный отступ новым.

Move

[Перенести]

Перемещает линию выбранного отступа в новое заданное положение.

Delete

[Удалить]

Удаляет выбранный отступ.

ОПЦИИ ВЫБОРА ТОЧКИ И ПРЯМОЙ

Задают ассоциативные точки и прямые несколькими стандартными методами.

Restore

[Восстановить]

Отменяет последние результаты редактирования и восстанавливает предыдущее состояние.
