Unigraphics. Справочник по черчению


Опция Edit Dogleg позволяет редактировать

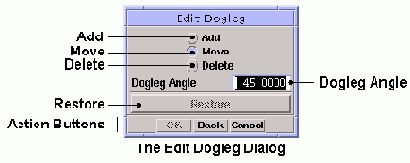

Диалоговое окно Edit Doglegs

[Добавить]

Добавляет излом в выносную линию координатного размера.

[Перенести]

Перемещает излом.

[Удалить]

Удаляет излом выносной линии координатного размера.

Dogleg Angle

[Угол Излома]

Поле для ввода значения угла излома выносной линии координатного размера. По умолчанию это значение принимается равным 45°.

Restore

[Восстановить]

Отменяет последние результаты редактирования и восстанавливает предыдущее состояние выносной линии.

КЛАВИШИ ДЕЙСТВИЙ

Если в момент нажатия клавиши OK, Back или Cancel нет ни одного выбранного размера, то диалоговое окно Edit Doglegs закрывается. Если в момент нажатия клавиши Back есть выбранные размеры, то их выбор отменяется, но диалоговое окно Edit Doglegs остается активным.
