Unigraphics. Справочник по черчению


Опция Add позволяет добавить излом


  • Выберите опцию

    Edit?>Ordinate Dimension

    .

  • Выберите опцию

    Edit Dogleg

    .

  • Выберите опцию

    Add

    .

  • Укажите координатный размер, который нужно отредактировать. Если Вы укажете размер, выносная линия которого уже имеет излом, то будет выдано сообщение об ошибке.

  • Измените, если нужно, значение в поле Dogleg Angle [Угол Излома]. Нижеприведенный рисунок (под названием "Угол излома") иллюстрирует правило отсчета угла излома.

  • Укажите позицию излома. Под позицией излома понимается точка соединения начального сегмента выносной линии (от точки, координаты которой описывает размер) с сегментом излома (смотрите нижеприведенный рисунок под названием "Позиция излома"). Система войдет в режим буксировки точки привязки излома.

  • Отбуксируйте точку привязки размера в нужное положение и нажмите кнопку мыши. Система регенерирует размер с новым изломом.

  • Если результат корректировки излома выносной линии Вас не удовлетворяет, то Вы можете восстановить ее предыдущее состояние с помощью клавиши

    Restore

    .

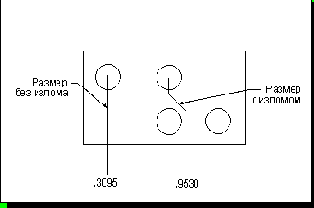

Выносные линии координатных размеров с изломом и без излома

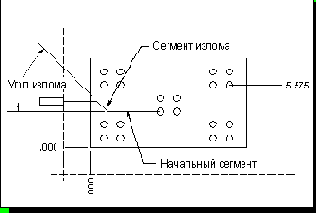

Угол излома

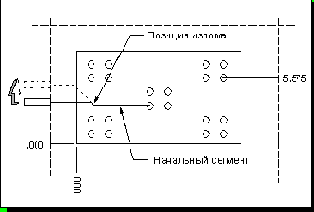

Позиция излома
