Unigraphics. Справочник по черчению


Опция Add - Добавить выноску


Опция

Add

позволяет добавить выноску к существующему чертежному объекту. Такими объектами могут быть надписи, метки, идентификаторы позиции и обозначения допуска формы и расположения. Процедура добавления выноски:

  • Выберите опцию

    Add

    .

  • Выберите чертежный объект (любую надпись или метку), к которому Вы хотите добавить выноску.

  • Укажите конечную точку линии выноски. Это точка, в которой стрелка касается геометрии модели.

  • Задайте промежуточные точки (не более семи). Это точки, в которых линия-выноска будет иметь изломы.

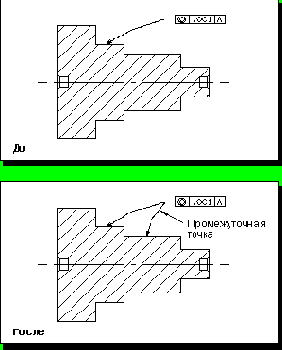

  • Нажмите клавишу Apply. Новая выноска создана. На следующем рисунке показан пример, где к существующей метке с одиночной выноской добавляется вторая выноска.

Пример добавления второй выноски к существующей метке
