Unigraphics. Справочник по черчению


Общие понятия

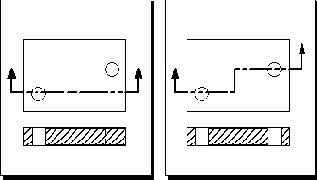

Линия сечения и вид сечения ассоциативно связаны между собой. Если Вы отредактируете линию сечения и нажмете клавишу Apply или OK, то вид сечения автоматически обновится. Пример на следующем рисунке демонстрирует, как путем редактирования линии сечения можно показать на виде сечения второе отверстие.

Ассоциативность линии сечения
