Unigraphics. Справочник по черчению


Меню Edit - Редактирование


Меню

Edit

содержит опции, позволяющие модифицировать существующие чертежные объекты: линии сечения, штриховку, выноски, координатные размеры и т.д. Обратите внимание, что первые шесть опций этого меню (расположенные над разделительной чертой) являются общими для всех модулей Unigraphics и не рассматриваются в данном документе. Описание этих опций дано в

Справочнике по интерфейсу пользователя [Unigraphics Gateway Help]

.

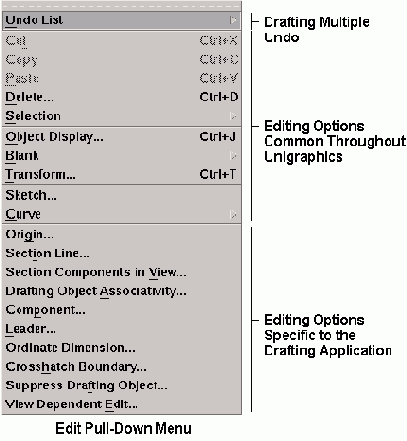

Опции выпадающего меню Edit

Undo List

[Список Отмены]

Отменяет результат выполнения одной или нескольких операций и возвращает на один или несколько шагов назад, к предыдущему состоянию. При выборе этой опции появляется список предыдущих выполненных операций, которые Вы можете отменить, вернувшись на один или несколько шагов назад. После того, как Вы укажете операцию в этом списке, файл части "прокручивается" назад, к состоянию, которое было перед выполнением выбранной операции. Опция Undo также доступна из всплывающего меню, вызываемого нажатием правой кнопки мыши MB3.

[Перенести Точку привязки Чертежного Объекта]

Перемещает выбранный чертежный объект в новую позицию.

[Линия Сечения]

Позволяет редактировать существующую линию сечения: добавлять, удалять и перемещать ее сегменты.

[Ассоциативность Чертежного Объекта]

Устанавливает новые ассоциативные связи уже существующих размеров и вспомогательных условных обозначений (например, осевых линий, смещенных центров, точек пересечения) с вновь созданными чертежными объектами.

[Редактировать Компонент]

Удаляет компоненты существующего чертежного объекта: стрелки, созданные вручную линии штриховки, размерные и выносные линии, и т.д.

[Выноска]

Добавляет/удаляет выноски существующих чертежных объектов: меток, идентификаторов позиции, обозначений допуска формы и расположения.

[Координатные Размеры]

Позволяет редактировать координатные размеры и наборы координатных размеров.

[Контур Штриховки]

Позволяет переопределить любой контур существующей штриховки.

Suppress Drafting Objects

[Скрыть Чертежные Объекты]

Управляет видимостью чертежных объектов, используя значение заданного выражения.

[Видо-Зависимое Редактирование]

Изменяет изображение объектов на выбранном выделенном виде без изменения изображения этих объектов на других видах.
