Unigraphics. Справочник по черчению


Автоматическое Размещение Текста


Если Вы используете режим Автоматического Размещения Текста для размеров, текст размера может быть ограничен на то как он может двигаться, см. раздел Dimension Placement. Эта операция, в действительности, - комбинация перетаскивания и отрисовки в "резиновом" режиме, так как объекты чертежа нормально соединены с фиксированным положением.

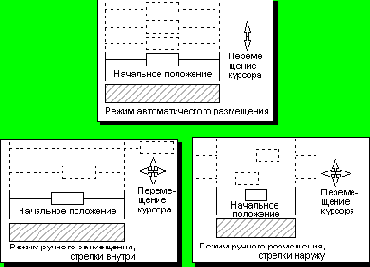

Например, линейные размеры нормально содержат две линии. Конец каждой линии соединенный с объектами, которые образмериваются должен оставаться фиксированным при переносе размера а длина размерных линий меняется в "резиновом" режиме (см. следующую картинку)

Перенос в резиновом режиме.
